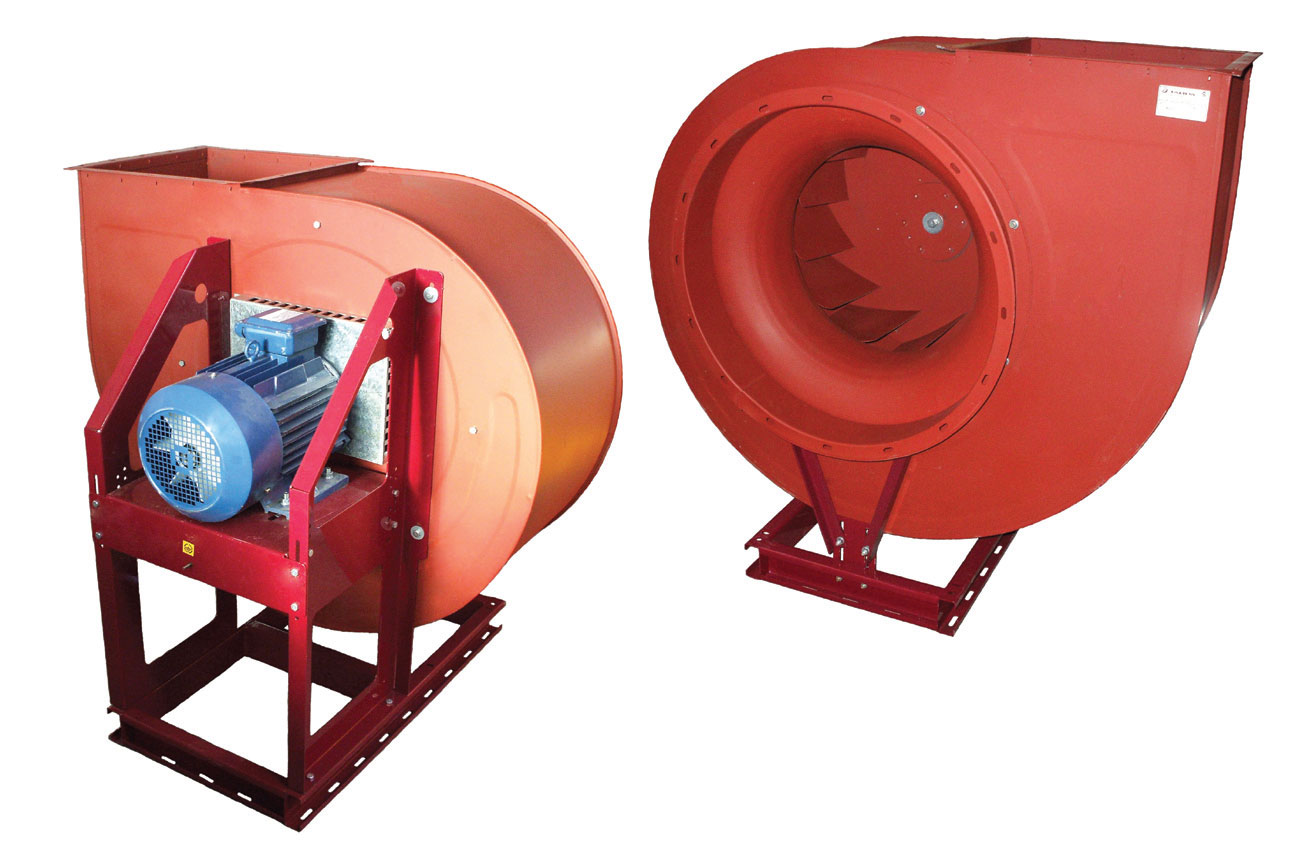

ВР 85-77 (ВР 80 – 75) №№ 4ДУ; 5ДУ; 6,3ДУ; 8ДУ; 10ДУ; 12,5ДУ

ТУ 4861-029-11865045-03

Общие сведения:

  • Низкого давления
  • Одностороннего всасывания
  • Корпус спиральный поворотный
  • Назад загнутые лопатки
  • Количество лопаток - 12
  • Направления вращения - правое и левое

Назначение:

  • Вентиляторы применяются в системах вытяжной вентиляции производственных, административных, жилых и других зданий, кроме категорий А и Б по НПБ 105-03 ГПС МВД РФ.
  • Перемещаемая среда не должна содержать взрывчатых веществ и волокнистых материалов.
  • Вентиляторы в исполнении 01 предназначены для удаления при пожаре дымовоздушных смесей с температурой до 400 °С в течение 120 минут и в исполнении 02 до 600 °С в течение 90 мин.

Условия эксплуатации:

  • Вентиляторы предназначены для эксплуатации в макроклиматических районах с умеренным климатом 2–й категории размещения по ГОСТ 15150-69
  • При защите двигателя от атмосферных воздействий и прямого солнечного излучения допускается установка вентилятора в условиях с умеренным климатом 1–й категории размещения.
  • Вентиляторы предназначены для установки в помещении, комплектуются двигателями 3-й категории размещения. Температура окружающей среды от -40 °С до +40 °С.

Варианты изготовления:

  • Исполнение 01: вентилятор изготовлен из углеродистой стали с покрытием термостойкой эмалью.
  • Исполнение 02: рабочее колесо вентилятора изготовлено из жаропрочной стали с термостойким покрытием.

Опции

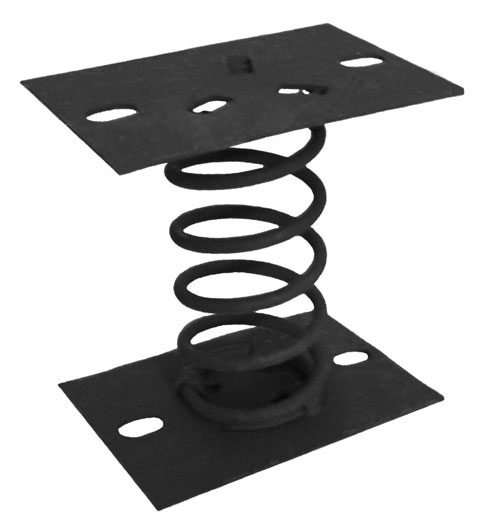

Виброизолятор общепромышленный

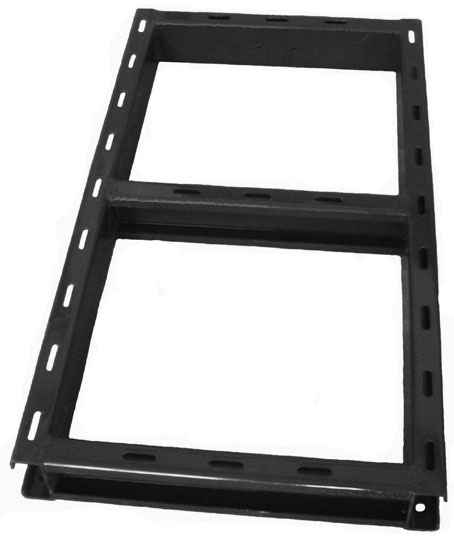

Монтажная рама

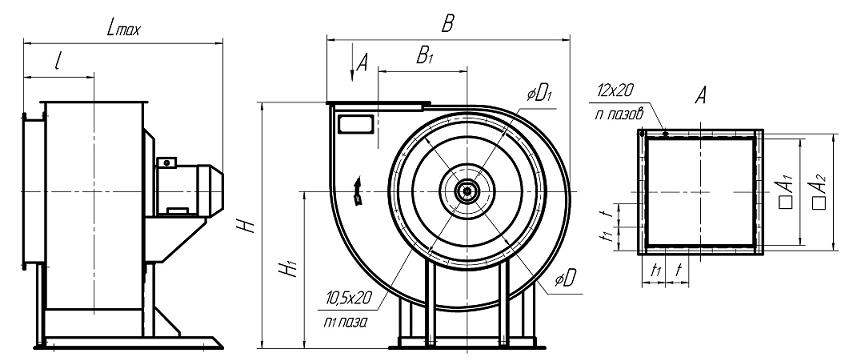

Габаритные и присоединительные размеры

ВР 85-77 ДУ
(ВР 80-75 ДУ)		 H H1 Lmax B B1 D1 D2 A1 A2 l n d n1 t
№ 4 796 520 620 744 260 435 405 275 315 218 12 6,5x20 8 57,5
№ 5 990 650 732 918 324 535 505 345 380 255 16 9 16 40
№ 6,3 1172 750 1035 1150 408 665 634 436 475 352 20 37,5

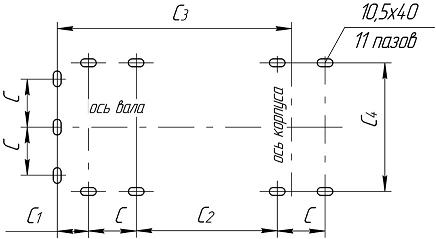

Установочные размеры

ВР 85-77 ДУ
(ВР 80-75 ДУ)		 C C1 C2 C3 C4 Высота оси вращения. эл. двигат.
4 80 32 400 466,5 366 71
5 100 40 480 575 380 71 - 90
6,3 100 40 570 613,5 460 80 - 132

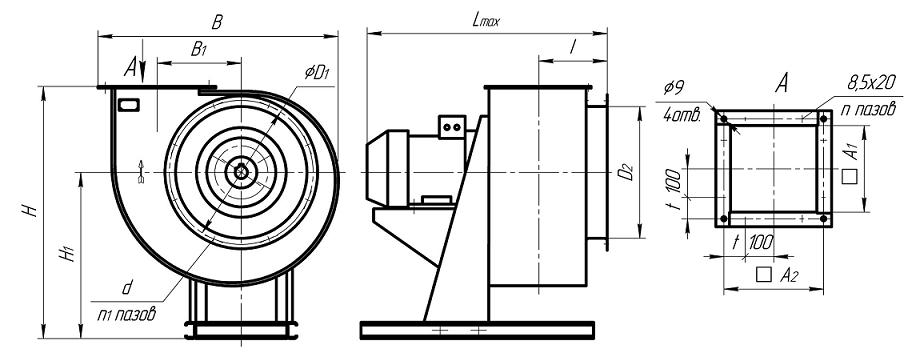

Габаритные и присоединительные размеры

ВР 85-77 ДУ
(ВР 80-75 ДУ)		 H H1 Lmax B B1 D D1 A1 A2 l n t t1
№ 8 1440 930 1300 1420 512 800 840 560 600 380 16 150 150
№ 10 1730 1200 1450 1790 645 1000 1035 700 750 460 20 150 150
№ 12,5 2135 1350 1755 2225 800 1250 1285 875 925 558 28 125 87,5

Установочные размеры

ВР 85-77 ДУ
(ВР 80-75 ДУ)		 C C1 C2 C3 C4 Высота оси вращения эл. двигат.
№ 8 120 - 810 654 1008 112 - 160
№ 10 150 30 1060 1026 1034 132 - 200
12,5 150 30 1335 1113 1034 180; 200
1213 225, 250
ВР 85-77 ДУ
(ВР 80-75 ДУ)		 Относительный диаметр колеса Двигатель Частота вращения, об/мин Параметры в рабочей зоне Масса, кг Виброизолятор Номер тех. условий, ГОСТ
Типоразмер Мощность, кВт Производительность, тыс. м3/час Полное давление, Па Тип Кол-во
№4 1,0 АДМ71А6 0,37 1000 1,05 – 2,8 225 - 120 48,9 ДО38 5 ТУ
4861-029-11865045-
2003
АДМ71В4 0,75 1500 1,6 – 4,4 500 - 275 42,9
№5 АДМ80А6 0,75 1000 2,2 – 5,7 350 - 185 81,4 ДО39 5
АДМ90L4 2,2 1500 3,3 – 8,7 830 - 450 86,8
№6,3 АДМ100L6 2,2 1000 4,4 – 11,5 570 - 310 126,3 ДО40 5
АДМ112М4 5,5 1500 6,8 – 12,0 1350 - 1150 141,3
АДМ132S4 7,5 1500 6,8 – 17,8 1350 - 730 153,5
№ 8 АДМ132S6 5,5 1000 9,7 – 21,1 930 - 580 272 ДО42 2
АДМ132М6 7,5 1000 9,7 - 21,1 930 - 580 267
№ 10 АИР160S8 7,5 750 14,6 – 31,7 860 - 530 335 ДО42 5
АИР160М8 11 750 14,6 – 31,7 860 - 530 360
АИР160М6 15 1000 19,2 – 26,0 1520 - 1590 364
АИР180М6 18,5 1000 19,4 – 42,1 1520 - 940 383
№ 12,5 А200М8 18,5 750 28,4 – 33,0 1300 – 1410 762,6 ДО44 4
А200L8 22 750 28,4 – 61,8 1330 – 830 892,2
